基于Prometheus的微服务应用监控

易观 2018-12-10 2503

2016年,Prometheus 正式加入 Cloud Native Computing Foundation,成为受欢迎度仅次于Kubernetes 的项目。

导读

Prometheus是一套开源的系统监控报警框架。它启发于Google的borgmon 监控系统,由工作在 SoundCloud 的 google 前员工在 2012 年创建,作为社区开源项目进行开发,并于2015年正式发布。2016年,Prometheus 正式加入 Cloud Native Computing Foundation,成为受欢迎度仅次于Kubernetes 的项目。



现今公司分布式系统都采用Spring Cloud去实现,其简单高效为开发者带来了极大的便利。Spring Cloud本身也有对服务的监控应用指标,如Actuator可以显示系统各种基本信息。但是对于我们业务开发人员,其指标还是过于简单,为了能够详细清楚的描述当前一个微服务的应用指标,我们使用Prometheus对微服务进行指标采集与分析。





材料准备:

1.Spring Boot(被监控的对象微服务应用)

2.Prometheus(指标采集的时间序列数据库)

3.Alertmanager(监控预警组件)

4.Micrometer(微服务指标暴露者)

5.Grafana(对指标进行丰富的图像展示)



▌Prometheus搭建



Prometheus 是一套开源的系统监控报警框架。它启发于 Google 的 borgmon 监控系统,由工作在 SoundCloud 的 google 前员工在 2012 年创建,作为社区开源项目进行开发,并于 2015 年正式发布。2016 年,Prometheus 正式加入 Cloud Native Computing Foundation,成为受欢迎度仅次于 Kubernetes 的项目。



作为新一代的监控框架,Prometheus 具有以下特点:



强大的多维度数据模型:

1.时间序列数据通过metric 名和键值对来区分。

2.所有的metrics 都可以设置任意的多维标签。

3.数据模型更随意,不需要刻意设置为以点分隔的字符串。

4.可以对数据模型进行聚合,切割和切片操作。

5.支持双精度浮点类型,标签可以设为全unicode。



灵活而强大的查询语句(PromQL):在同一个查询语句,可以对多个 metrics 进行乘法、加法、连接、取分数位等操作。



 易于管理:Prometheus server 是一个单独的二进制文件,可直接在本地工作,不依赖于分布式存储。



高效:平均每个采样点仅占 3.5 bytes,且一个 Prometheus server 可以处理数百万的 metrics。



使用 pull 模式采集时间序列数据,这样不仅有利于本机测试而且可以避免有问题的服务器推送坏的 metrics。



可以采用 push gateway 的方式把时间序列数据推送至 Prometheus server 端。



可以通过服务发现或者静态配置去获取监控的 targets。



有多种可视化图形界面。



易于伸缩。



需要指出的是,由于数据采集可能会有丢失,所以 Prometheus 不适用对采集数据要 100% 准确的情形。但如果用于记录时间序列数据,Prometheus 具有很大的查询优势,此外,Prometheus 适用于微服务的体系架构。



# 下载2.3.2 / 2018-07-12

wget https://github.com/prometheus/prometheus/releases/download/v2.3.2/prometheus-2.3.2.linux-amd64.tar.gz

# 解压

tar -zxvf prometheus-2.3.2.linux-amd64.tar.gz

# 修改配置文件

vim prometheus.yml



global:

  scrape_interval: 3s

  evaluation_interval: 3s

rule_files:

  - "/home/prometheus/rules/*.rules"

scrape_configs:

  - job_name: 'prometheus'

    static_configs:

    - targets: ['127.0.0.1:9091']



# 启动

./prometheus --web.listen-address=0.0.0.0:9091 --web.enable-lifecycle

访问http://127.0.0.1:9091/ 看到下图即安装成功




▌Alertmanager搭建



1.下载Alertmanager



# 下载

wget https://github.com/prometheus/alertmanager/releases/download/v0.15.2/alertmanager-0.15.2.linux-amd64.tar.gz

# 解压

tar -zxvf alertmanager-0.15.2.linux-amd64.tar.gz



2.配置 alertmanager.yml



vim alertmanager.yml

global:

  resolve_timeout: 2h

  smtp_from: '{{ template "email.from" . }}'

  smtp_smarthost: 'smtp.exmail.qq.com:25'

  smtp_auth_username: 'xxxx@analysys.com.cn'

  smtp_auth_password: 'yourpassword'

templates:

- '/home/prometheus/alertmanager/template/*.tmpl'

route:

  group_by: ['node_up']

  group_wait: 5s

  group_interval: 5s

  repeat_interval: 1h

  receiver: 'dingding'

route:

  group_by: ['webhook_http']

  group_wait: 5s

  group_interval: 5s

  repeat_interval: 1h

  receiver: 'email'

inhibit_rules:

- source_match:

    severity: 'critical'

  target_match:

    severity: 'warning'

      severity: page

  equal: ['node_up']

receivers:

- name: 'wechat'

  wechat_configs:

  - to_user: '@all'

    agent_id: '1000002'

    corp_id: 'corp_id'

    api_secret: 'api_secret'

    message: '{{ template "wechat.text" . }}'

    send_resolved: true

- name: 'email'

  email_configs:

  - to: '{{ template "email.to" . }}'

    text: '{{ template "email.to.text" . }}'

    send_resolved: true

- name: 'dingding'

  webhook_configs:

  - url: 'http://127.0.0.1:9101/hook/dingding'

    send_resolved: true



3.模版文件实例



{{ define "email.from" }}xxxx@analysys.com.cn{{ end}}

{{ define "email.to" }}xxxx@analysys.com.cn{{ end}}

{{ define "email.to.text" }}

警告:

{{ template "__my_text_alert_list" .Alerts.Firing }}

{{ end}}



4.配置Prometheus Rule 预警规则



vim node_alert.rules

groups:

- name: node_up

  rules:

  - alert: node_up

    expr: up{job="node"} == 0

    for: 15s

    labels:

    annotations:

      summary: "{{ $labels.instance }} 已停止运行!"



# 启动Alertmanager

./alertmanager --config.file=alertmanager.yml



# 刷新Prometheus配置

curl -X POST http://127.0.0.1:9091/-/reload

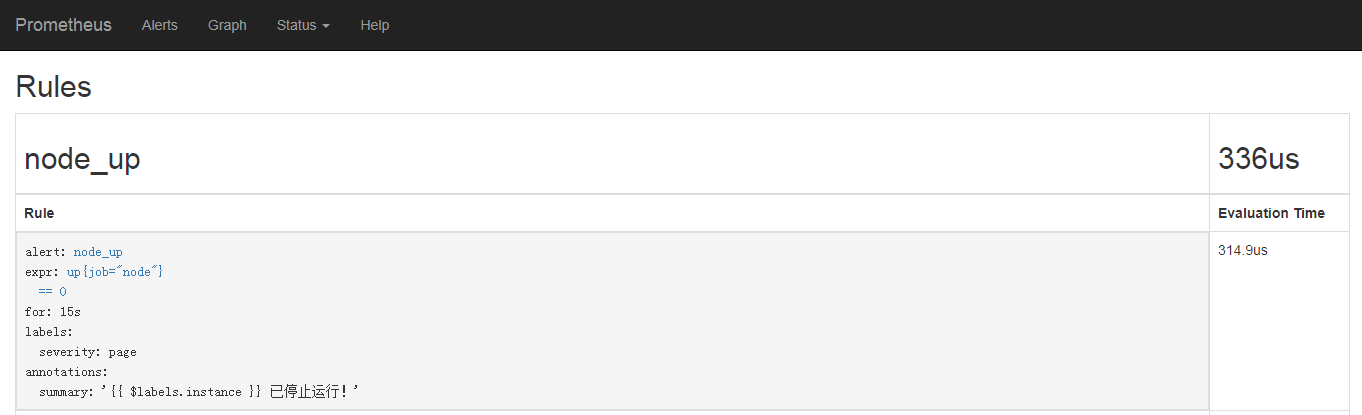

5.查看Rules

访问:http://127.0.0.1:9091/rules




▌Grafana搭建,并配置Prometheus数据源



Grafana是一个开源的度量分析与可视化套件。经常被用作基础设施的时间序列数据和应用程序分析的可视化,它在其他领域也被广泛的使用包括工业传感器、家庭自动化、天气和过程控制等。



Grafana支持许多不同的数据源。每个数据源都有一个特定的查询编辑器,该编辑器定制的特性和功能是公开的特定数据来源。



# 下载Grafana

wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana-5.2.2.linux-amd64.tar.gz

# 解压

tar -zxvf grafana-5.2.2.linux-amd64.tar.gz

# 使用默认配置运行

./grafana-server -config /home/prometheus/grafana/grafana-5.2.2/conf/defaults.ini



1.访问:http://127.0.0.1:3000/

登录:admin admin



2.配置数据源



保存



▌开发SpringBoot微服务监控



Micrometer 是一款监控指标的度量类库,可以让在没有供应商锁定的情况下对 JVM 的应用程序代码进行调整。



1.在项目pom.xml中引入Jar



<micrometer.version>1.0.6</micrometer.version>

<dependency>

    <groupId>org.springframework.boot</groupId>

    <artifactId>spring-boot-starter-actuator</artifactId>

</dependency>



<dependency>

    <groupId>io.micrometer</groupId>

    <artifactId>micrometer-spring-legacy</artifactId>

    <version>${micrometer.version}</version>

</dependency>



<dependency>

    <groupId>io.micrometer</groupId>

    <artifactId>micrometer-registry-prometheus</artifactId>

    <version>${micrometer.version}</version>

</dependency>



2.编写启动配置类



package cn.analysys.monitor.alertmanager.config;



import org.apache.log4j.Logger;

import org.springframework.beans.factory.annotation.Value;

import org.springframework.boot.autoconfigure.condition.ConditionalOnMissingBean;

import org.springframework.context.annotation.Bean;

import org.springframework.context.annotation.Configuration;



import io.micrometer.core.instrument.MeterRegistry;

import io.micrometer.spring.autoconfigure.MeterRegistryCustomizer;



/**

 *

 * Description: MicrometerConfiguration<br/>

 *

 * @author litaiqing

 * @date: 2018年8月14日 下午7:10:55

 * @version 1.0

 * @since JDK 1.8

 */

@Configuration

public class MicrometerConfiguration {



    private static final Logger logger = Logger.getLogger(MicrometerConfiguration.class);



    @Bean

    @ConditionalOnMissingBean

    MeterRegistryCustomizer<?> meterRegistryCustomizer(MeterRegistry meterRegistry,

            @Value("${spring.application.name}") String application) {

        logger.info(application);

        return mr -> {

            mr.config().commonTags("application", application);

        };

    }



}



3.配置application.properties



spring:

  application:

    name: alertmanager-webhook

server:

  port: 9101

  tomcat:

    uri-encoding: UTF-8

  context-path: /



security:

  basic:

    enabled: true

  user:

    name: webhook

    password: analysys_cs



endpoints:

  metrics:

    enabled: true

  health:

    enabled: true

    path: /health



4.打包并发布应用



访问:http://127.0.0.1:9101/prometheus 即可查看应用实时指标。



▌让Prometheus拉取监控微服务指标



1.配置Prometheus监控



global:

  scrape_interval:     3s

  evaluation_interval: 3s

alerting:

  alertmanagers:

  - static_configs:

    - targets:

      - 127.0.0.1:9093

rule_files:

  - "/home/prometheus/rules/*.rules"

scrape_configs:

  - job_name: 'prometheus'

    static_configs:

    - targets: ['127.0.0.1:9091']

  - job_name: 'node'

    static_configs:

    - targets: ['127.0.0.1:9100']

  - job_name: 'alertmanager-webhook'

    metrics_path: /prometheus

    basic_auth:

      username: webhook

      password: analysys_cs

    static_configs:

    - targets: ['127.0.0.1:9101']



# 刷新Prometheus配置

curl -X POST http://127.0.0.1:9091/-/reload

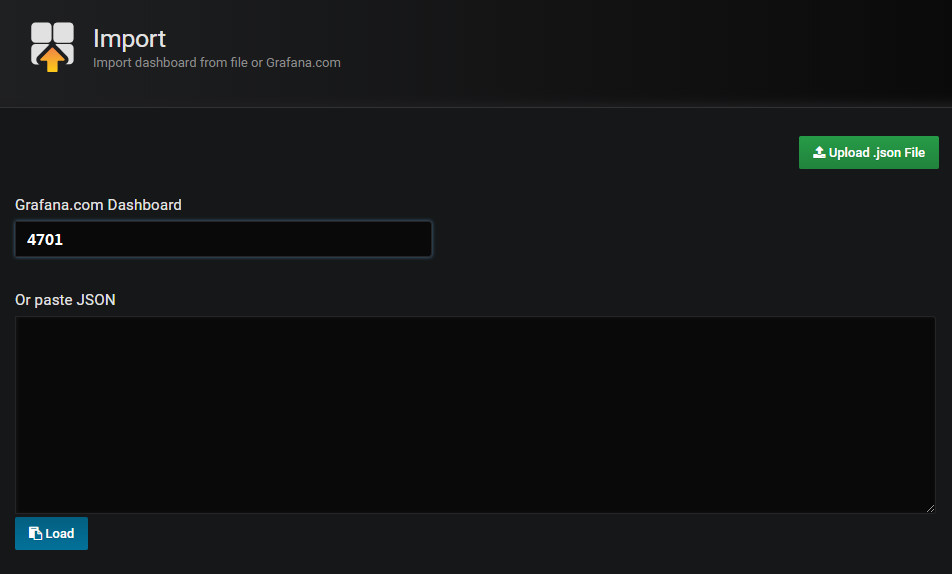

2.Grafana导入模版




查看JVM监控面板




▌预警展示

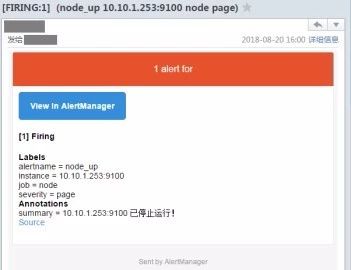

在node_up停机的情况下会收到下面的通知:






重新启动node_up运行情况下会收到下面的通知:




▌监控总结



此实例仅描述微服务监控解决的主流程,在实际生产过程中,监控预警系统需要有高可靠性。



因此Prometheus要采用多台服务器拉去标签,分别存储。Alertmanager预警需要配置集群预警,使用Gossip机制去完成过滤、去噪等操作。



同时由于微服务上下线非常频繁,迭代速度较快,因此需要有自动化服务发现(如Consul)配置来替代当前的手动配置。



针对上述问题,易观技术群组已经解决并投入了使用,本次技术分享主要分享监控的主体思路与实践操作,请敬请期待Prometheus微服务监控生产实战的后篇分享。
